Extrémně nízkotlaká RO membrána je prvek reverzní osmózy zkonstruovaný pro napájecí vodu s nízkou slaností, dosahující stabilizovaného odlučování soli nad 99 % při provozu při napájecím tlaku 100 psi (0,69 MPa). Ve srovnání se standardní brakickou vodní membránou běžící blízko 225 psi tato kategorie XLP Ro Membrane snižuje spotřebu energie čerpadla zhruba o 25 % až 35 % u vodních zdrojů pod 1000 ppm TDS, což je důvod, proč se stala výchozí volbou pro druhý průchod ve dvoustupňových vlacích RO, vedení balené vody a systémech doplňovací vody do kotlů.
Proč je důležitý provoz při extrémně nízkém tlaku
Konvenční průmyslová RO membrána potřebuje určitý minimální hnací tlak, aby protlačila vodu svou aktivní vrstvou. Když má napájecí voda již nízký obsah rozpuštěných solí, většina tohoto tlaku je promarněna překonáním vlastního odporu membrány spíše než bojem proti osmotickému tlaku. Membránové prvky Extrémně nízký tlak RO to řeší použitím tenčí, propustnější polyamidové vrstvy, takže stejný objem permeátu se vyrábí s mnohem menší prací na čerpadle. Na středně velké komunální nebo průmyslové lince se to přímo promítá do menšího čerpadla, tlakové nádoby s nižším výkonem a výrazně nižšího účtu za elektřinu každý měsíc.
Struktura membrány a její dosažení při nízkém tlaku
Extra Low Pressure Ro Membrane prvky jsou postaveny na tenkovrstvé kompozitní struktuře vytvořené mezifázovou polymerací. Řízení hustoty zesítění polyamidové vrstvy během výroby udržuje aktivní bariéru tenkou a hydrofilní, což snižuje hydraulický odpor, který musí podávací čerpadlo překonávat, aniž by se obětovalo vylučování soli. Přívodní distanční vložka je typicky 28 mil nebo 34 mil, tloušťka zvolená tak, aby vyrovnala pokles tlaku a odolnost proti zanášení. Výrobci se specializovanými týmy pro polymerní chemii, včetně výzkumníků na doktorandské úrovni zaměřených na kontrolu zesíťování membrán, jsou obecně schopni držet výkonnost při vyřazování důsledněji napříč výrobními šaržemi.
Specifikace V celé řadě XLP Membrane Series
Membránové prvky Extrémně nízký tlak RO se vyrábí ve standardních průmyslových pouzdrech 4040 a 8040 spolu s velkoplošnými variantami pro systémy s vyšší kapacitou. Níže uvedená tabulka shrnuje typické hodnoty výkonu uváděné za standardních testovacích podmínek 500 ppm NaCl, 25 °C, pH 7,5 až 8,0 a 15% výtěžnost jednoho prvku.
| Model | Aktivní oblast | Permeate Flow | Stabilní odmítnutí | Testovací tlak |
| XLP-4040 | 85 stop² (7,9 m²) | 2 700 GPD (10,2 m³/d) | 98 % | 100 psi (0,69 MPa) |

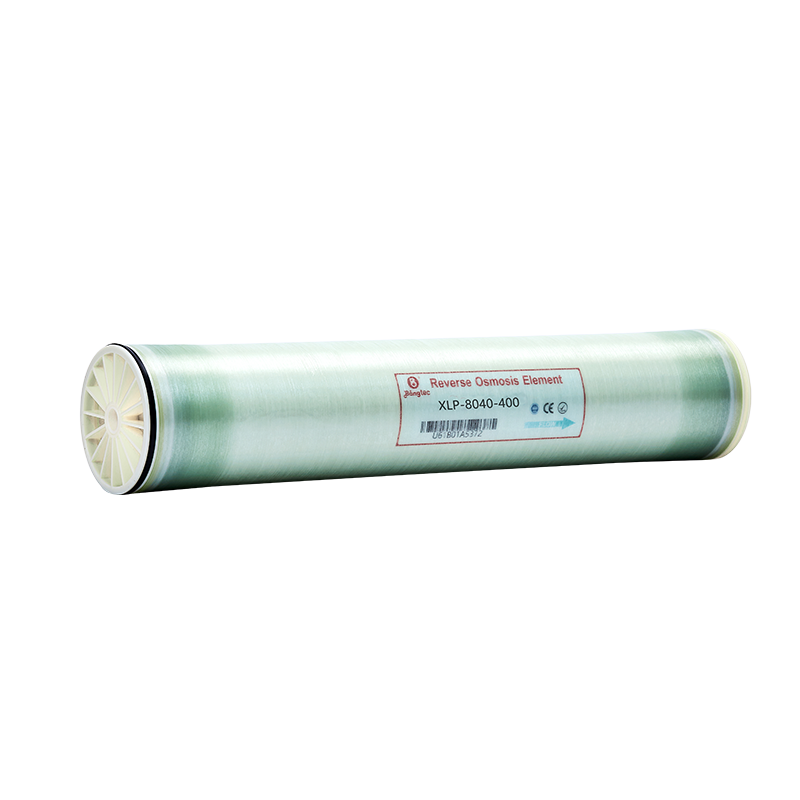

| XLP-8040-400 | 400 stop² (37,2 m²) | 12 000 GPD (45,4 m³/d) | 98 % | 100 psi (0,69 MPa) |
| XLE-440 | 440 stop² (40,9 m²) | 12 700 GPD (48,0 m³/d) | 99 % | 100 psi (0,69 MPa) |
Tolerance toku permeátu je obvykle hodnocena na plus nebo mínus 15 %. Větší prvky aktivní plochy, jako je XLE-440, snižují počet krytů potřebných pro daný výkon, což snižuje jak náklady na plavidlo, tak požadavky na podlahovou plochu u nových budov.
Extrémně nízkotlaká RO membrána Product Line
Úplná řada membránových prvků XLP pokrývajících kompaktní pouzdra sousedící s obytnými prostory prostřednictvím vysokokapacitních nádob 8040, navržených pro konzistentní vyřazení při sníženém vstupním tlaku.
Aplikační oblasti, které nejvíce těží
Protože Extreme Low Pressure RO Membrane je navržena pro napájecí vodu pod 1000 ppm TDS, hodí se spíše pro konkrétní sadu případů použití než pro každou RO aplikaci:
- Balené a balené rozvody pitné vody, kde obecní vodovodní voda již má nízkou TDS a nepotřebuje vysokotlakou úpravu.
- Příprava napájecí vody do kotle, která dodává přídavnou vodu s nízkou tvrdostí, která snižuje usazování vodního kamene a zlepšuje přenos tepla.
- Úprava druhým průchodem ve dvoustupňových systémech RO, leštění permeátu při prvním průchodu pro dosažení specifikací ultračisté vody pro elektronické nebo farmaceutické použití.
- Obecní odsolování povrchových nebo mělkých podzemních vod v projektech od několika stovek do několika tisíc metrů krychlových za den.
- Zásobování procesní vodou pro nápojové, mlékárenské a pivovarnické provozy, kde je vyžadována stálá chuť a nízký obsah minerálních látek.
Body návrhu systému před instalací
| Parametr | Doporučený rozsah |
| Napájení SDI15 | Pod 5,0 |
| Volný chlór | Pod 0,1 mg/l je nutná dechlorace |
| Provozní teplota | 3 °C až 45 °C, nejlépe kolem 25 °C |
| Nepřetržitý provoz pH | 3 až 10 |
| Chemické čištění pH | 1 až 13 |
| Maximální pokles tlaku na prvek | 15 psi (0,1 MPa) |
Multimediální filtrace, filtrace aktivním uhlím a 5mikronová patronová filtrace jsou standardní fáze předúpravy před průmyslovým XLP Ro Membrane systémem. Napájecí voda s vyšším obsahem organických látek obecně těží z fáze předúpravy ultrafiltrací k ochraně povrchu membrány před znečištěním.
Úspora energie ve srovnání se standardními brakickými vodními membránami
Při použití systému 100 m³/d upravujícího vodu při 1000 ppm TDS jako referenčního případu vytváří samotný rozdíl provozního tlaku podstatnou mezeru v ročních spotřebě elektřiny.
| Položka | Standardní BW membrána | Extrémně nízký tlak Membrane |
| Provozní tlak | 225 psi (1,55 MPa) | 100 psi (0,69 MPa) |
| Odhad výkonu čerpadla | Přibl. 18,5 kW | Přibl. 8,2 kW |
| Roční energie (8 000 hodin) | 148 000 kWh | 65 600 kWh |
Extrémně nízký tlak vs ultranízký tlak: Výběr správné membrány
Tyto dvě kategorie jsou často zaměňovány, protože obě se zaměřují na úspory energie, ale jsou přizpůsobeny různým podmínkám napájecí vody.
| Faktor | Extrémně nízký tlak (XLP) | Ultra nízký tlak (ULP) |
| Typický provozní tlak | 100 psi | 110 až 150 psi |
| Krmivo řady TDS | Méně než 1 000 ppm | Až 2 000 až 4 000 ppm |
| Nejlépe sedí | Voda z vodovodu, spodní voda s nízkým TDS, druhý průchod | Středně slaná podzemní voda, první průchod |
Pokud zdroj krmení běží pravidelně nad 1 000 ppm, je obvykle bezpečnější volbou ultranízkotlaká RO membrána nebo brakická vodní RO membrána, protože provozování prvku XLP mimo jeho konstrukční řadu TDS zkracuje životnost membrány a zvyšuje frekvenci čištění.
Často kladené otázky
Může membrána s extrémně nízkým tlakem nahradit standardní membránu ve stávající nádobě
Ve většině případů ano, protože prvky XLP-4040 a XLP-8040 sdílejí standardní průmyslové rozměry. Nejprve je však třeba zkontrolovat křivku čerpadla, protože systém původně dimenzovaný na 225 psi přetlakuje nízkotlaký prvek, pokud se výkon čerpadla nesníží pomocí pohonu s proměnnou frekvencí nebo škrtícího ventilu.
Je tato membrána vhodná pro mořskou vodu
Ne. Mořská voda obvykle nese kolem 35 000 ppm TDS, což je daleko za rozsahem nízkého obsahu soli u extrémně nízké tlakové RO membrány. Odsolování mořské vody vyžaduje vyhrazenou SW Ro membránu dimenzovanou na 800 až 1 200 psi.
Jak dlouho vydrží membránový prvek
Při správné předúpravě a čištění je životnost obvykle 3 až 5 let. Hlavními faktory zkracujícími toto okno jsou zvýšené SDI v přívodu, vystavení chlóru nad toleranční limit a opožděné čištění, jakmile tok nebo odmítnutí začne klesat o 10 % až 15 % oproti základní hodnotě.
Jakou předúpravu potřebuje systém XLP
Standardní předúprava zahrnuje multimediální filtraci, filtraci aktivním uhlím a 5mikrometrovou kartušovou filtraci, přičemž vstupní SDI15 se udržuje pod 5,0, zákal pod 1 NTU a volný chlor pod 0,1 mg/l. Zdroje s vyšším organickým obsahem těží z přidané ultrafiltrační fáze před RO Membrane Element.
