Nanofiltrační membrána je tlakově řízená separační membrána, která se nachází mezi ultrafiltrací a reverzní osmózou, s mezní molekulovou hmotností zhruba 200 až 1000 Daltonů. Blokuje většinu dvojmocných a vícemocných iontů, organických molekul a mikroorganismů, přičemž propouští monovalentní soli a vodu při poměrně nízkém provozním tlaku. Kvůli tomuto selektivnímu chování je nanofiltrační membrána nástrojem volby, kdykoli proces vyžaduje změkčení, odbarvení nebo cílené odstranění iontů spíše než úplné odsolování.
Zbytek této příručky rozebírá, jak funguje nanofiltrační membránový prvek, jak se srovnává s reverzní osmózou a ultrafiltrací, jak vypadají běžné třídy produktů a jak si vybrat a udržovat jeden pro průmyslové, komunální nebo obytné účely.
Rychlá fakta: Co vlastně nanofiltrační membrána dělá
0,5-2 nm Efektivní velikost pórů
200-1000 Da Přerušení molekulové hmotnosti
20–98 % Rozsah odmítnutí napříč stupni NF
0,3-8MPa Typické rozpětí provozního tlaku
Rozpětí na tomto posledním obrázku je celým příběhem výběru NF membrány: domácí NF membrána pro pítko běží kolem 0,3 MPa, zatímco vysokotlaká NF membrána koncentrující průmyslovou solanku může tlačit přes 6 MPa. Přizpůsobení třídy povinnosti je to, co odděluje membránu, která vydrží pět let, od membrány, která selže za pět měsíců.
Jak nanofiltrační membrána odděluje to, co odděluje
Uvnitř každého prvku nanofiltrační membrány spolupracují dva mechanismy. Prvním je přímé vyloučení velikosti: aktivní polyamidová vrstva je dostatečně hustá, aby fyzicky zastavila organické molekuly, viry a bakterie větší, než je mezní hodnota. Druhým je Donnanův efekt, elektrostatický jev, kdy povrch membrány nese mírný negativní náboj při neutrálním pH. Tento náboj odpuzuje vícemocné anionty a nepřímo táhne podél jejich párových kationtů, což je důvod, proč nanofiltrační membrána odmítá síran vápenatý a hořečnatý mnohem účinněji než prostý chlorid sodný.
- Krok 1 Napájecí voda vstupuje do spirálově vinutého prvku a pod aplikovaným tlakem se pohybuje podél napájecího distančního kanálu.
- Krok 2 Velké organické látky, multivalentní ionty a mikroorganismy jsou fyzicky vyloučeny na povrchu aktivní vrstvy.
- Krok 3 Povrchový náboj odpuzuje vícemocné anionty a odtahuje související kationty pryč z permeátové dráhy.
- Krok 4 Voda a jednomocné soli procházejí polyamidovým pláštěm do sběrné trubice permeátu.
Tato kombinace vysvětluje, proč komunální systém s nanofiltrační membránou může prudce klesnout výstupní tvrdost, zatímco stále prochází část původního obsahu sodíku a draslíku, čímž se zachovává chuť a minerální profil, který by jinak systém plné reverzní osmózy odstranil.
Nanofiltrační membrána vs ultrafiltrace vs reverzní osmóza
Výběr z těchto tří technologií závisí na tom, kolik potřebujete odstranit a kolik tlaku a energie můžete vynaložit na odstranění.
| Parametr | Ultrafiltrace | Nanofiltrační membrána | Reverzní osmóza |
| Velikost pórů | 2-100 nm | 0,5-2 nm | Méně než 0,5 nm |
| Provozní tlak | 0,1-0,5MPa | 0,3-8MPa | 1,5-10MPa |
| Monovalentní odmítnutí soli | zanedbatelné | 20–80 % | nad 99 % |
| Odmítání dvojmocných iontů | Nízká | nad 95 % | nad 99 % |
| Nejlépe sedí | Zákal a patogenní bariéra | Změkčení, odbarvení, selektivní separace | Úplné odsolování a vysoce čistá voda |
Běžné typy nanofiltračních membrán a jejich umístění
Většina katalogů seskupuje NF membránové prvky podle průchodu chloridu sodného, který umožňují, protože tento údaj okamžitě řekne inženýrovi, kolik minerálního obsahu zůstane v permeátu.
Všechny tři druhy typicky udržují potlačení divalentního MgSO4 na 97 % nebo vyšší, což je to, co dělá z chloridu sodného skutečný rozdíl mezi nimi.
| Kategorie | Rozsah tlaku | Typická povinnost |
| Průmyslová NF membrána | 4,0-8,0 MPa | Odpadní voda s nulovým vypouštěním, koncentrace solanky, regenerace lithia |
| Městská správa NF Membrána | 0,5-1,5MPa | Změkčení vody, odstranění organických látek a TOC |
| Membránový čistič vody NF | 0,2-0,5MPa | Přímé napáječky, domácí čističky |
| Membrána NF odolná vůči kyselinám nebo zásadám | 1,0-4,0 MPa | Chemie, tisk a barvení, uhelné chemické odpadní vody |

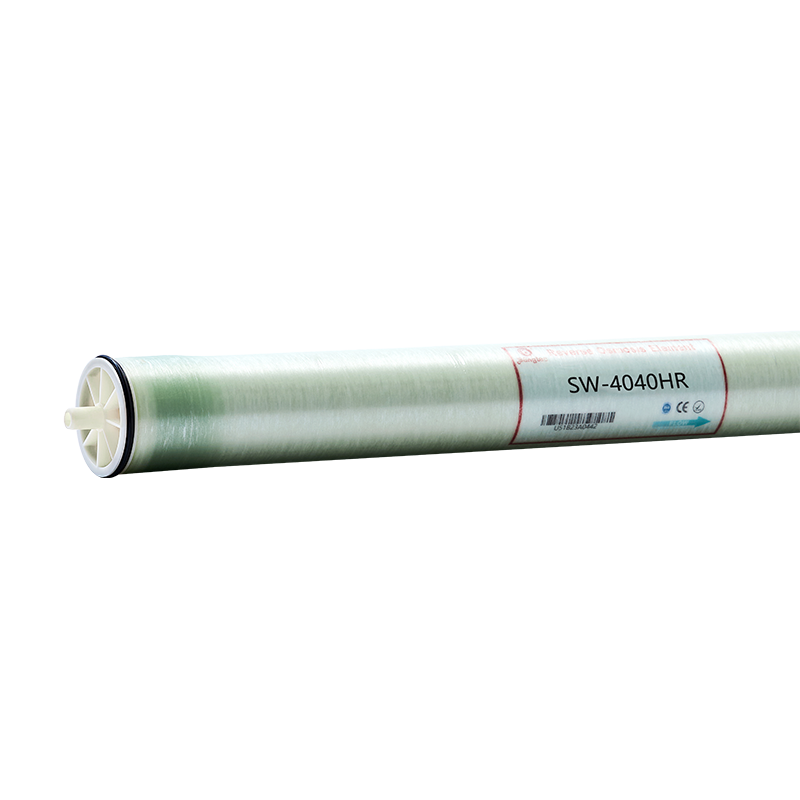

Produktová řada nanofiltračních membránových prvků
Výše uvedená tabulka setřídí podle tlakové třídy; samotné prvky jsou dimenzovány pro standardní pouzdra 4040 a 8040 a jsou odstupňovány podle průchodu solí, takže technik může přizpůsobit odmítnutí cílové kvalitě vody bez nadměrného utrácení tlaku.
Z čeho je postaven nanofiltrační membránový prvek

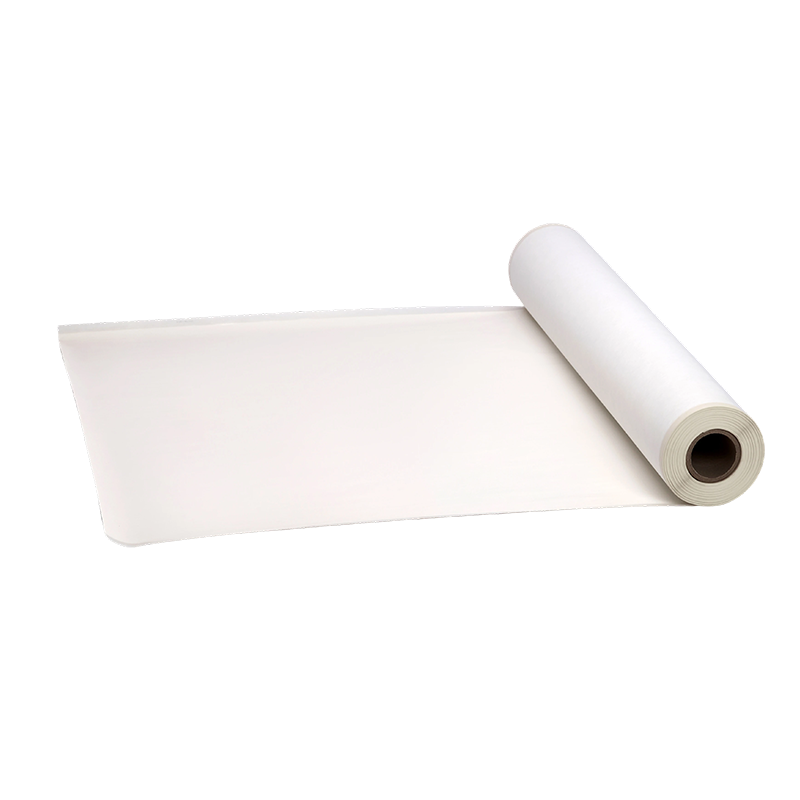

Téměř každá komerční nanofiltrační membrána používá tenkovrstvou kompozitní strukturu a kvalita každé vrstvy určuje výkon hotového prvku v terénu.
Polyamidová aktivní vrstva 50-150nm tlustý, nese povrchový náboj zodpovědný za Donnanovo odmítnutí
Polysulfonová nosná vrstva Substrát ultrafiltrační kvality, který poskytuje mechanickou pevnost bez přidání odporu proti proudění
Netkaná podložka Látková vrstva, která drží kompozit plochý a odolává roztržení při navíjení
Povrchový zeta potenciál na dobře vyrobené aktivní vrstvě se typicky pohybuje mezi minus 15 a minus 25 milivolty při neutrálním pH, což je elektrický podpis za spolehlivým chováním proti znečištění a konzistentním potlačováním divalentních iontů po dobu životnosti membrány.
Kde se koncentruje poptávka po nanofiltrační membráně
- Průmyslová odpadní voda a separace materiálů – 35 %
- Městské změkčení a organické odstranění – 25 %
- Bytové čističky vody – 20 %
- Separace potravin, farmacie a specialit – 20 %
Toto rozdělení je ilustrativní model založený na společném nasazení napříč sektory uvedenými výše, nikoli certifikovaná tržní statistika, a mění se s regionální kvalitou vody a regulací.
Výběr a údržba nanofiltrační membrány
Kontrolní seznam výběru
- Potvrďte cílovou tvrdost nebo odstranění organických látek, nejen celkové rozpuštěné pevné látky.
- Přizpůsobte třídu tlaku zdroji napájení; nepředimenzujte průmyslový tlakový prvek pro komunální napájení s nízkým TDS.
- Zkontrolujte chemickou kompatibilitu, pokud proud obsahuje volný chlór, silnou kyselinu nebo silnou zásadu.
- Před konečným výběrem prvku ověřte SDI a přiměřenost předúpravy.
Základy údržby
- Jakmile standardizovaný výstup permeátu klesne o 10 procent, spusťte cyklus chemického čištění.
- Vyčistěte dříve, pokud se tlakový rozdíl mezi membránami zvýší o 15 procent.
- V rezidenčních systémech vyměňte předfiltry každých 6 až 12 měsíců.
- Sledujte SDI a volný chlór v místě přívodu pro ochranu aktivní vrstvy.
Často kladené otázky
Jak se nanofiltrační membrána liší od membrány s reverzní osmózou
Nanofiltrační membrána má mezní hodnotu molekulové hmotnosti kolem 200 až 1000 Daltonů a silně odmítá dvojmocné ionty, přičemž propouští část jednomocné soli, typicky při 0,3 až 8 MPa. Membrána s reverzní osmózou odmítá téměř vše a potřebuje vyšší tlak, často 1,5 až 10 MPa, takže je vhodnější pro úplné odsolování spíše než pro selektivní změkčování.
Jak dlouho obvykle vydrží průmyslová nanofiltrační membrána
Při správném předúpravě a čištění vydrží průmyslový prvek běžně 3 až 5 let a dobře udržované vysokotlaké membránové modely NF mohou přesáhnout 7 let. SDI napájecí vody, expozice zbytkového chlóru a frekvence čištění jsou tři největší faktory, které zkracují nebo prodlužují toto okno.
Dokáže nanofiltrační membrána odstranit těžké kovy
Ano. Dvojmocné ionty těžkých kovů, jako je olovo, kadmium a chrom, jsou nanofiltrační membránou běžně odmítány z více než 95 procent, zatímco prospěšné minerály, jako je vápník a hořčík, jsou zadržovány pouze částečně, a proto je NF oblíbený u domácích čističek, které potřebují čistit vodu, aniž by ji úplně odstraňovaly.
Co způsobuje pokles toku v nanofiltračním membránovém prvku
Anorganické usazování vodního kamene, organické znečištění a biologické znečištění jsou tři hlavní příčiny, často spojené s koncentrační polarizací na povrchu membrány. Řízení míry regenerace, zlepšení předúpravy a dodržování disciplinovaného plánu čištění jsou standardní způsoby, jak udržet roční pokles toku pod 5 procent.
Kdy by měla být nanofiltrační membrána nahrazena výměnou než čištěním
Výměna je správná, jakmile standardizovaný výstup permeátu klesne o více než 20 procent, tlakový rozdíl stoupne o více než 25 procent, odmítnutí soli klesne o více než 10 procent nebo cyklus chemického čištění selže při obnovení výkonu. Vysoce přesné použití, jako je separace léčiv, vyžaduje přísnější monitorování, než jsou tyto obecné prahové hodnoty.
